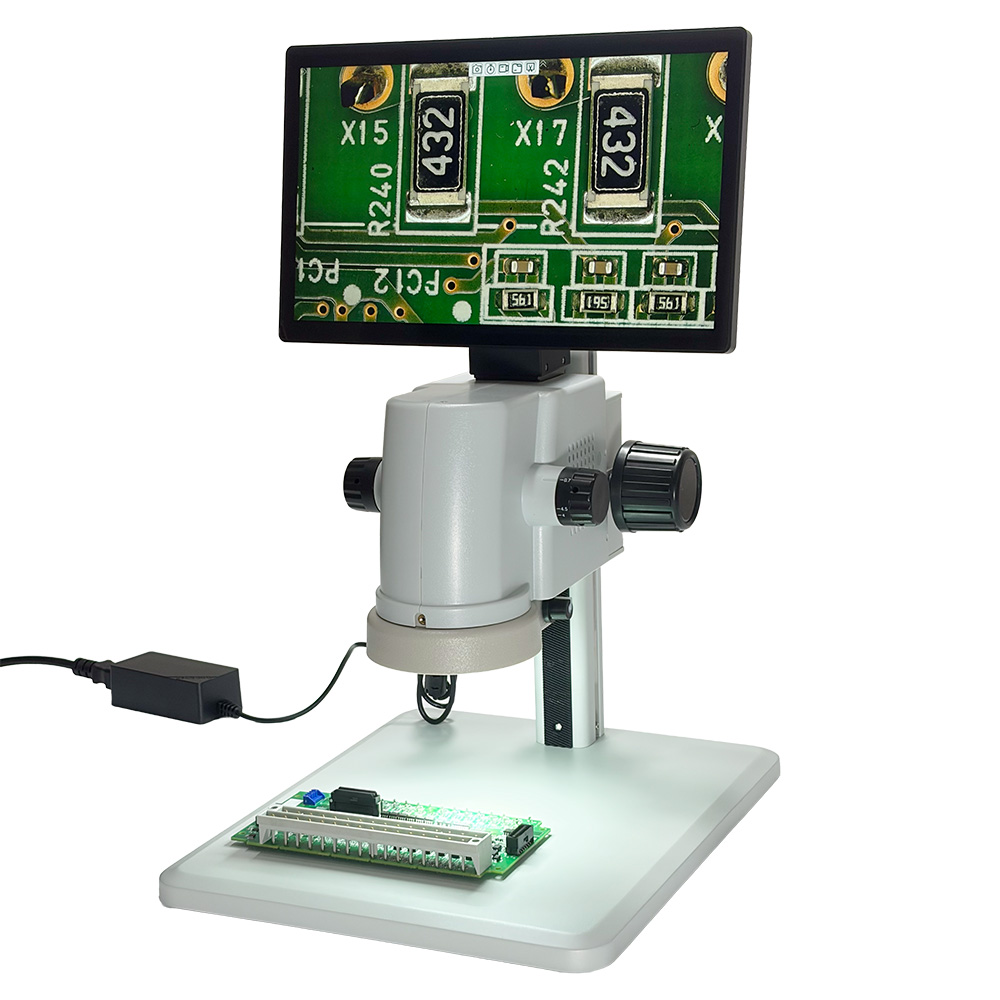

ST200视频一体机显微镜

Name: ST200视频一体机显微镜
Brand: 仪卡墨

ST200 视频一体显微镜，11.6英寸一体式带屏设计，0.7X-4.5X连续变倍，搭载 SONY CMOS传感器，内置测量软件，支持拍照录像尺寸测量。适用于电子 PCB、精密五金、文博鉴定、教学科研、刑侦物证检测···

产品内容介绍

◆ 产品简介：

ST200 视频一体显微镜采用11.6英寸高清带屏一体式集成方案，将连续变倍光学镜头、高清数码成像模组、内置测量系统与显示终端整合为一体，是一款高性能工业视频观测设备。设备自带显示屏可后仰调节最大 90°，操作人员可根据工位姿态灵活调整屏幕角度，降低长时间观测疲劳。

设备搭载SONY CMOS图像传感器，原生支持HDMI高清输出，可外接大屏显示器实现画面同步投屏，方便多人协作观察、方案研讨、现场教学。整机具备实时高清视频预览、图像抓拍、视频录制、数字化测量功能；立体感优异，工作距离充足，操作空间宽裕，实现观察、记录、测量同步完成，助力检测流程数字化存档。

光学组件做专业防霉处理，在潮湿环境下也可保护镜片，延缓霉变，延长整机使用寿命。适配多行业场景：

- 电子行业：PCB 板检测、元器件外观检查、芯片焊接维修、线束端子检测；

- 精密工业：五金零件、注塑件、模具、3C 零部件尺寸与瑕疵检测；

- 科研生物：生命科学样品观察、基础病理样本观测、高校实验室教学培训；

- 文博鉴定：珠宝玉石、钟表零部件、文物标本鉴定与修复观测；

- 公检法：刑侦微量物证检验、痕迹观察取证；

- 医疗辅助：小动物外科手术观察、基础病理实验观测。

◆ 功能特点：

◆ 一体化集成结构，节省工位空间显示、成像、光学镜头、光源集成一体，无需额外搭配相机，开箱即可使用，占用工作台面积小，适合产线工位、实验室、维修工作台部署。

◆ 双画面输出，支持大屏同步成像自带屏幕本地实时预览，同时配备HDMI高清输出接口，可外接显示器 / 投影仪，多人同步查看样品画面，适合小组研讨、教学演示、质检评审。

◆ 0.7X~4.5X 连续变倍光学系统，无缝变焦观察物镜变倍比6.4:1，变焦过程画面无断层、无失焦跳变，可快速切换全局概览与局部细节放大；搭配选配辅助物镜，进一步拓展放大倍率范围。

◆ 56 颗工业LED环形光源，亮度可调，照明均匀高密度环形灯珠设计，光线柔和均匀，减少反光与阴影，适配金属、透明件、凹凸表面样品；亮度无级可调，应对不同反光特性工件。

◆ 内置专业图像测量软件，一站式检测，鼠标简易操作，无需电脑即可完成尺寸测量、标注、数据导出，检测结果可直接保存图片。

◆ 丰富图像辅助工具，满足质检标注需求支持画面冻结、水平/垂直镜像、自定义刻度尺、多组网格线，方便对位、对比、基准校准；支持多语言操作界面，适配国内外使用场景。

◆ 光学防霉防护，环境适应性更强镜头组经过防霉工艺处理，成像清晰度，降低仪器维护成本。

◆ 技术参数：

光学物镜	0.7–4.5X 连续变倍物镜，物镜变倍比 6.4:1
总放大倍数	17X–110X（可搭配选配辅助物镜拓展倍率）
选配辅助物镜	0.5X 辅助物镜、2X辅助大物镜
显示器	11.6 英寸 IPS全视角高清屏，分辨率1920×1080，可拆卸，屏幕最大后仰 90°
图像传感器	1/2.8 英寸彩色 SONY CMOS
输出接口	HDMI高清输出
输入接口	2 路 USB2.0 接口（接鼠标、U盘存储）
实时预览帧率	60fps @1920×1080，画面流畅无拖影
拍照像素	标配 500万像素，可选配升级 800 万像素
录像规格	最高 45fps @1920×1080 高清录像
图像色彩调节	自动曝光、自动白平衡、增益、Gamma、亮度、锐度、对比度、饱和度、灰度化切换
OSD 操作方式	鼠标操控，图形化菜单
存储功能	拍照、视频录制、U盘本地存储，图片视频直接导出
测量功能	点、直线、平行线、折线、角度、直径圆、半径圆、三点圆、圆到直线距离、同心圆、双圆、垂线、任意线、多边形、圆弧；支持文字标注、图元移动 / 单删 / 全删、截屏；测量数据表格导出、图元标定、图元参数自定义设置
图像辅助功能	水平镜像、垂直镜像、画面冻结；刻度尺、网格线
系统语言	简体中文、繁体中文、英文、法文、俄文、日文、意大利文、德文
照明光源	56颗LED 环形灯，亮度连续可调
