AS3D850 一体化数字 3D 显微系统
AS3D850 是仪卡墨光学推出的一体化数字 3D 显微系统，把 4K 超高清成像模组、0.8X~5X 连续变倍光学镜体、LED 光源、14 英寸 4K 裸眼 3D 显示器与显微支架集成在一起，开机即可观察、拍照、录像，无需外接电脑。
系统面向微电子、工业质检、科研实验室等场景，支撑微小元器件装配、检修与性能测试；同时适配牙科、眼科、内窥医疗、临床医学等精细操作，助力科研观测与现代化实操教学。

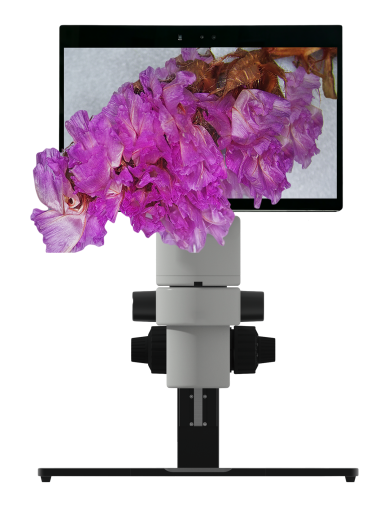

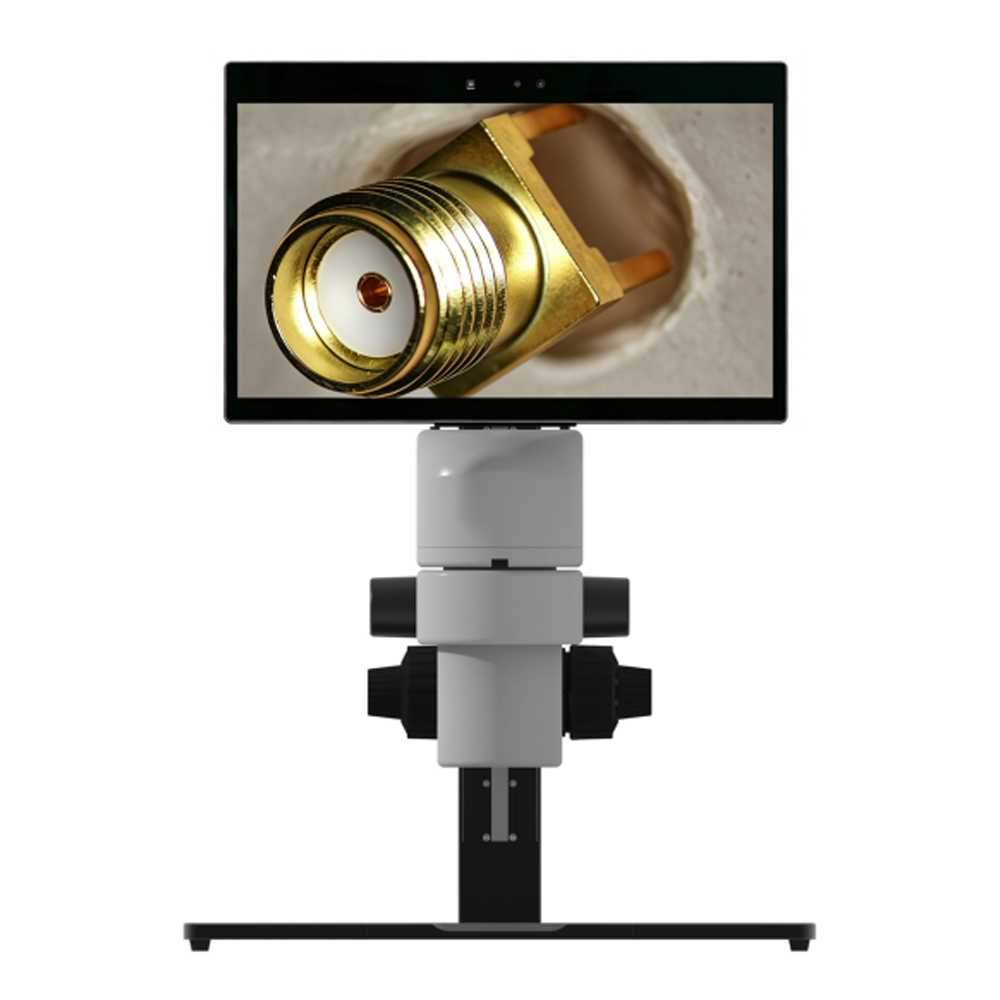

【配图】产品整机图（alt：AS3D850 一体化数字3D显微系统整机）
一、核心特点
裸眼 3D，不用戴眼镜：14 英寸 4K 裸眼 3D 显示器，液晶柱状透光光栅 + 结构光人眼追踪，最佳观看距离 45cm
2D / 3D 自由切换：支持 3D/2D 视频格式切换输出，4K/1080P 分辨率切换输出
0.8X~5X 连续变倍：平行光路设计，0.5X 平场物镜，标准工作距离 186mm，最大视野 37×21mm
3D 录制与回放：支持 3D 图像 / 3D 视频录制，本地预览与回放
强大 ISP：锐化、降噪效果显著，画面干净
内置图像采集软件：无需电脑即可完成采集、测量、参数调节
模块化采购：支持整套、镜头+成像模组+显示器、镜头+成像模组、成像模组定制
二、技术参数
2.1 基本规格
| 项目 | 规格 |
|---|---|
| 产品型号 | AS3D850 |
| 品牌 | 仪卡墨 |
| 类型 | 一体化数字 3D 立体显微系统 |
| 观察方式 | 2D / 3D 双模式 |
| 变倍范围 | 0.8X ~ 5X 连续变倍 |
| 光学总放大倍率 | 0.2 ~ 1.25X |
| 标准工作距离 | 186mm |
| 显示 | 14 英寸 4K 裸眼 3D 显示器（可定制 15.6 英寸） |
2.2 成像模组参数
| 模式 | 传感器 | 传感器个数 | 像素 | 输出 (FPS/分辨率) | 曝光时间 |
|---|---|---|---|---|---|
| 2D | IMX678(C) 1/1.8″ | 1（左或右） | 2.0×2.0μm | 60@3840×2160 | 0.019~1000ms |
| 3D 1080P | IMX678(C) 1/1.8″ | 2 | 2.0×2.0μm | 60@1920×1080 | 0.019~1000ms |
| 3D 4K | IMX678(C) 1/1.8″ | 2 | 2.0×2.0μm | 60@3840×2160 | 0.019~1000ms |
各模式输出规格
| 模式 | HDMI 2.0 | 拍照分辨率 | 视频录制 |
|---|---|---|---|
| 2D | 60@3840×2160 / 60@1920×1080 | 3840×2160 | 60@3840×2160 / 60@1920×1080 / 60@1280×720 |
| 3D 1080P | 60@1920×1080 | 1920×1080 | 60@1920×1080 |
| 3D 4K | 30@3840×2160 | 3840×2160 | 30@3840×2160 |
提示：3D 4K 模式 HDMI 输出为 30fps；需要 60fps 高帧率时选 3D 1080P 或 2D 模式。
2.3 镜头模块
| 变倍方式 | 物镜 | 光学总放大倍率 | 工作距离 | 最大视野 | 最小视野 |
|---|---|---|---|---|---|
| 0.8X~5X 连续变倍 | 0.5X 平场物镜 | 0.2–1.25X | 186mm | 37×21mm | 6×3.2mm |

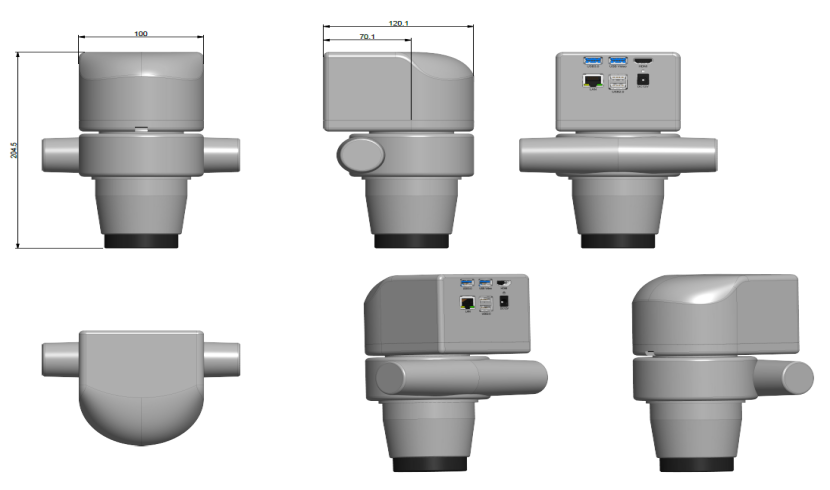

【配图】镜头+成像模组一体图（alt：AS3D850 连续变倍镜头与成像模组）
2.4 显示器参数
| 参数 | 规格 |
|---|---|
| 屏幕尺寸 | 14 英寸（可定制 15.6 英寸） |
| 2D 分辨率 | 3840×2160（4K） |
| 3D 单目分辨率 | 1920×2160 |
| 刷新率 | 60Hz |
| 3D 方案 | 液晶柱状透光光栅 |
| 人眼追踪 | 结构光 |
| 最佳观看距离 | 45cm |
| 观看角度 | ±30° |
| 柱状透镜透过率 | 93%（typ） |
| 串扰率 | <2.5% |
| 响应时间 | 25ms（max 30） |
| 亮度 | 350 cd/m² |
| 对比度 | 1500:1 |
| 可视角度 | 178°/178° |
| 接口 | HDMI×1、Type-C 1.4×1、3.5mm 音频×1 |
| 功率 | 典型 28W，待机 <5W |
| 电源适配器 | 12V/3A |
2.5 显微支架（TPS-600-CFA76）
| 底板尺寸 | 中心距 | 微调精度 | 粗微调 | 孔径 |
|---|---|---|---|---|
| 380×250×10mm | 177mm | 0.002mm | 0.214mm/圈 | 76mm |
可自行选配孔径 76mm 的其他支架。
2.6 光源（DRL-10065）
| 外径 | 安装直径 | 光源配置 | 照明范围 |
|---|---|---|---|
| 100mm | 65mm | 18 颗高亮 LED + 匀光透镜 | 80–130mm |
三、接口与软件
3.1 接口功能
| 接口 | 功能 |
|---|---|
| USB3.0 | 连接 U 盘存储图片/视频；连接 5G WiFi 模块实现无线图传 |
| USB Video | 连接电脑 USB3.0，视频传输、处理与捕获 |
| HDMI | HDMI 2.0 规范，4K/1080P 图像输出 |
| LAN | 以太网，接入路由器/交换机实现网络传输 |
| USB 2.0 | 连接鼠标操控图像采集软件；连接显示器 Type-C 口控制 2D/3D 切换 |
| DC12V | DC12V/2A 供电 |
3.2 内置图像采集软件
图像捕获：8M（3840×2160）/ 2M（1920×1080），JPEG、TIFF
视频录像：MP4 封装 H.264，30@3840×2160 / 60@1920×1080
相机控制：自动/手动曝光、增益、白平衡、锐化、3D 降噪、饱和度、Gamma、对比度、亮度、防闪烁、彩转灰、暗部增强、去紫边等
工具条：2D/3D 切换、镜像/翻转、冻结、网格、浏览与回放
四、应用领域
| 领域 | 典型应用 |
|---|---|
| 微电子 | 微小元器件装配、检修、性能测试 |
| 工业质检 | 精密零件检测、外观缺陷检查 |
| 科研实验室 | 科研观测、实验记录 |
| 医疗 | 牙科、眼科、内窥、临床精细操作 |
| 教学培训 | 显微实操教学、多人示教 |
五、模块组合与采购
支持 4 种购买方式：
整套（成像模组 + 镜头 + 显示器 + 支架 + 光源）
镜头 + 成像模组 + 显示器
镜头 + 成像模组
成像模组定制（可提供 SDK 二次开发）
六、常见问题
Q1：AS3D850 需要外接电脑吗？ 不需要。内置图像采集软件，接上电源即可独立完成观察、拍照、录像与 3D 回放。需要网络传输或二次开发时，再通过 USB/LAN 接电脑。
Q2：3D 和 2D 有什么区别？ 2D 为单传感器常规平面观察；3D 为双传感器立体成像，配合裸眼 3D 显示器可看到真实景深感，适合精细装配、检修和空间判断。
Q3：3D 4K 为什么只有 30fps？ 3D 4K 需双路 4K 合成，带宽限制下为 30fps；如需 60fps 可选 3D 1080P 或 2D 4K 模式。
Q4：工作距离和视野是多少？ 标准工作距离 186mm；最大视野 37×21mm，最小视野 6×3.2mm，适合从小件到大件的不同观察需求。
Q5：屏幕尺寸能定制吗？ 可以，标准 14 英寸，可选 15.6 英寸定制。
Q6：支持二次开发/系统集成吗？ 支持。提供 Windows/Linux/macOS/Android 多平台 SDK（C/C++、C#/VB.NET、Python、Java 等），适合产线与设备集成。
七、询价与选型
需要选型或报价，请提供观察对象、精度要求、是否需要 3D、使用场景（桌面/产线），我们可提供配置方案与样机演示。
