SP45-4KCH连续变倍视频显微镜

Name: SP45-4KCH连续变倍视频显微镜
Brand: 仪卡墨

SP45-4KCH连续变倍视频显微镜，大底座立体光学主机搭配4K智能测量相机，工作距离 93mm，立体成像大景深，用于 PCB、SMT 焊点、连接器、精密五金塑胶件外观缺陷检测，支持拍照录像、尺寸测量与图···

立即询盘电话 13338661226

产品内容介绍

◆ 产品简介：

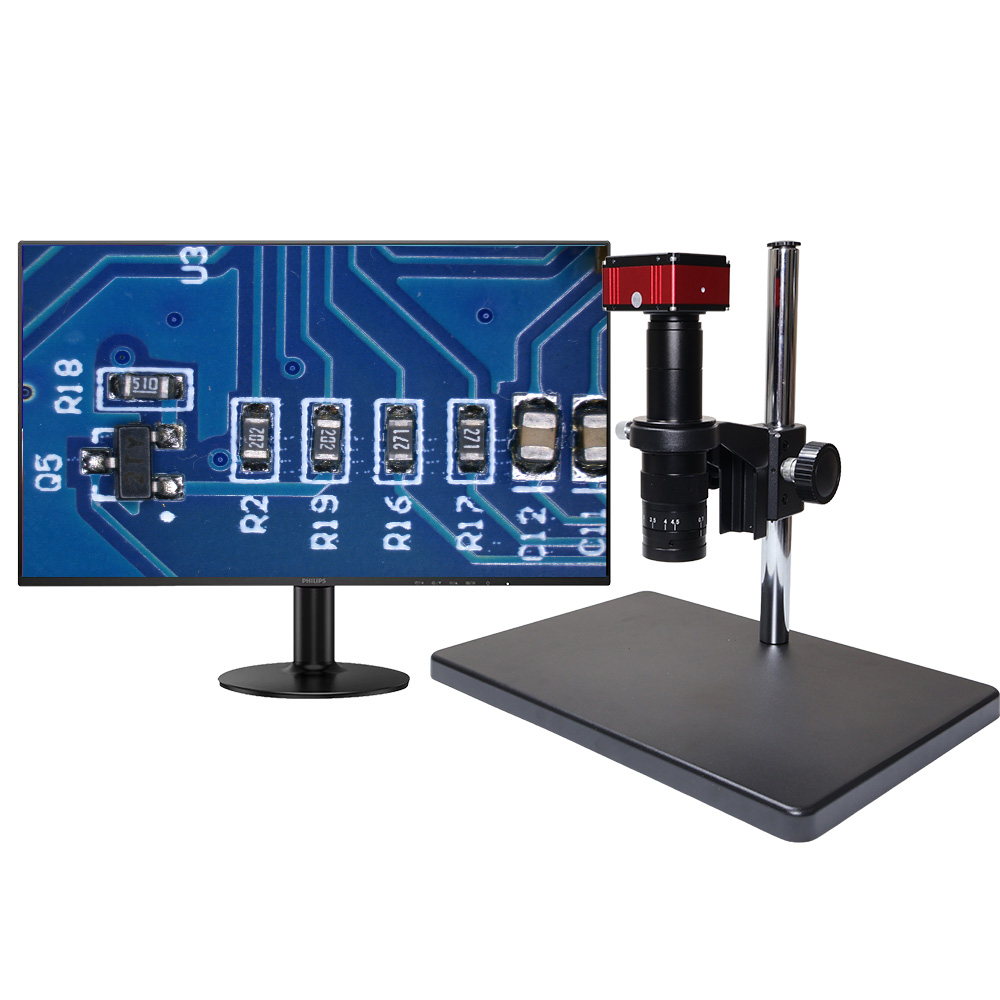

SP45-4KCH数码体视显微镜，由大底座立体光学主机搭配高清4K智能测量相机一体化组成。这款工业级体视显微镜拥有优秀的立体景深效果，成像视野宽阔、画面层次丰富，同时具备长工作距离优势，是通用性强的工业可视化检测设备。

整机操作直观简单，检定效率高，将样品的立体影像实时采集并传输至电脑 / 显示器，可实现高清拍照、视频录制、图像回放、图片编辑、保存与打印。配套专业图像测量软件，可完成长度、角度、半径、面积等各类几何尺寸测量，实时记录数据，自动存档，实现观测+成像+测量+归档一站式质检解决方案。

设备采用稳固大底座立柱结构，标配LED环形无影光源，可减少样品反光、阴影，清晰呈现样品表面细微凹凸、裂纹、毛刺、虚焊等立体缺陷，服务于电子制造、精密加工、塑胶模具、半导体、材料检测等行业质检实验室与产线工位。

◆ 功能特点：

◆ 立体光学成像

立体视觉效果突出，成像清晰宽阔，景深大，能够同时看清样品高低落差结构，不会出现局部虚焦，适合观察具有立体高低结构的工件表面。

◆ 长工作距离，操作空间充足

工作距离可达93mm，物镜与样品之间预留充足空间，不仅方便放置大尺寸工件，还可在镜头下方完成焊接、返修、点胶等操作，无需频繁拆装样品。选配辅助物镜工作距离37mm-356mm

◆ 变倍连续可调，放大区间广

物镜 0.7X~4.5X 连续变倍，变倍比 1:6.4；搭配 0.5X 适配镜，整机总放大倍率 20X–230X（27 寸显示器，倍率随显示屏幕尺寸变化），大小缺陷都能兼顾观测。

◆ 4K高清智能测量相机

搭载 SONY高性能感光芯片，低噪声、高灵敏度，色彩还原真实自然。支持60fps 4K 高清实时预览，HDMI2.0可自由切换 4K/2K 输出；USB3.0高速传输，千兆网口实时图像推送。相机内置智能图像测量系统，实时倍率自动反馈，框选式快速测量，支持鼠标键盘操作，自定义模板、图像对比，测量精度稳定，大幅降低质检人员操作门槛。

◆ 稳固机械结构，长时间产线使用稳定

大底座320mm×260mm，立柱式升降调焦，升降调节行程 50mm，立杆高度 240mm，调焦顺滑不漂移，长时间连续观测画面不跑焦。

◆ 标配LED 环形光源，适配多样样品

LED 环形光源光线均匀柔和，可调节亮度，减少金属、镜面、塑胶样品反光，消除阴影，提升细微缺陷辨识度，满足不同材质工件观测需求。

◆ 图像数字化管理

拍照、录像、图像保存打印，测量数据自动保存，支持图片对比，方便质检报告制作、不良品追溯、样品资料归档，满足品质管控记录要求。

◆ 技术参数：

镜筒	单目镜筒（适配摄像装置，可直接对接工业相机）
物镜	0.7X-4.5X 连续变倍物镜，物镜变倍比 1:6.4
总放大倍数	20X~230X（27 英寸显示器，放大倍数根据显示器尺寸变化）
适配镜	0.5X
视场范围	2mm~13mm
调焦方式	立柱式升降调焦
最大工作距离	93mm
升降调节范围	升降行程50mm；立杆高度 240mm
底座尺寸	320mm×260mm
光源	标配可调 LED 环形光源

◆ 4K相机参数：

输出接口	HDMI2.0、USB3.0、USB2.0、千兆网口
分辨率	3840 × 2160（4K高清）
像元尺寸	2.0μm × 2.0μm
靶面尺寸	1/1.8"
数据位数	10bit
曝光方式	逐行曝光 rolling shutter
输出帧率	60FPS
输出颜色	彩色
处理器	四核 ARM Cortex A53@1.2GHz，内置 64bit CPU@1.4GHz，集成 FPU 处理单元
