半导体晶圆检测用什么显微镜？晶圆检测显微镜选型方案

半导体晶圆检测，是显微镜在工业领域要求最高的应用之一：样品大、精度高、不能损伤、还要能配合产线流程。选错设备，轻则效率低，重则漏检。

这篇讲清晶圆检测显微镜到底怎么选，并给出一套可落地的配置方案，供半导体、封装、材料检测相关单位参考。

一、晶圆检测到底要看什么？

不同工序，检测目标不同，对显微镜的要求也不同：

二、选型四大硬要求

1. 大工作距离 + 大视场 晶圆不能随便搬动，物镜要留出足够工作距离；晶圆面积大，需要大视场物镜减少拼接次数。

2. 大行程载物台 8 寸晶圆直径 200mm、12 寸 300mm，普通载物台根本不够用，必须配大行程载物台，甚至专用晶圆台。

3. 照明方式要全 明场看表面、暗场看划痕颗粒、偏光看膜层应力——至少预留明场/暗场，按需加偏光。

4. 防损伤与稳定性 晶圆表面极敏感，载物台、夹具、调焦都要平稳，避免刮伤。

三、推荐方案配置

方案 A：常规晶圆表面检测（性价比型）

• 正置/倒置金相显微镜（无限远光学系统）

• 大行程载物台（适配 6–8 寸）

• 明场 + 暗场物镜组

• 工业相机 + 图像分析软件（缺陷标记、尺寸测量）

方案 B：高精度图形/线宽检测

• 研究级正置金相显微镜（如 23mm 宽视场光学设计）

• 高 NA 物镜 + 偏光附件

• 高像素相机 + 专业测量软件

• 可扩展编码物镜，自动记录倍率与测量数据

方案 C：产线自动化检测

• 电动载物台 + 编码物镜

• 自动对焦、自动拼接、批量检测软件

• 定制夹具与上料方案

四、真实案例：8 寸晶圆台材料检测

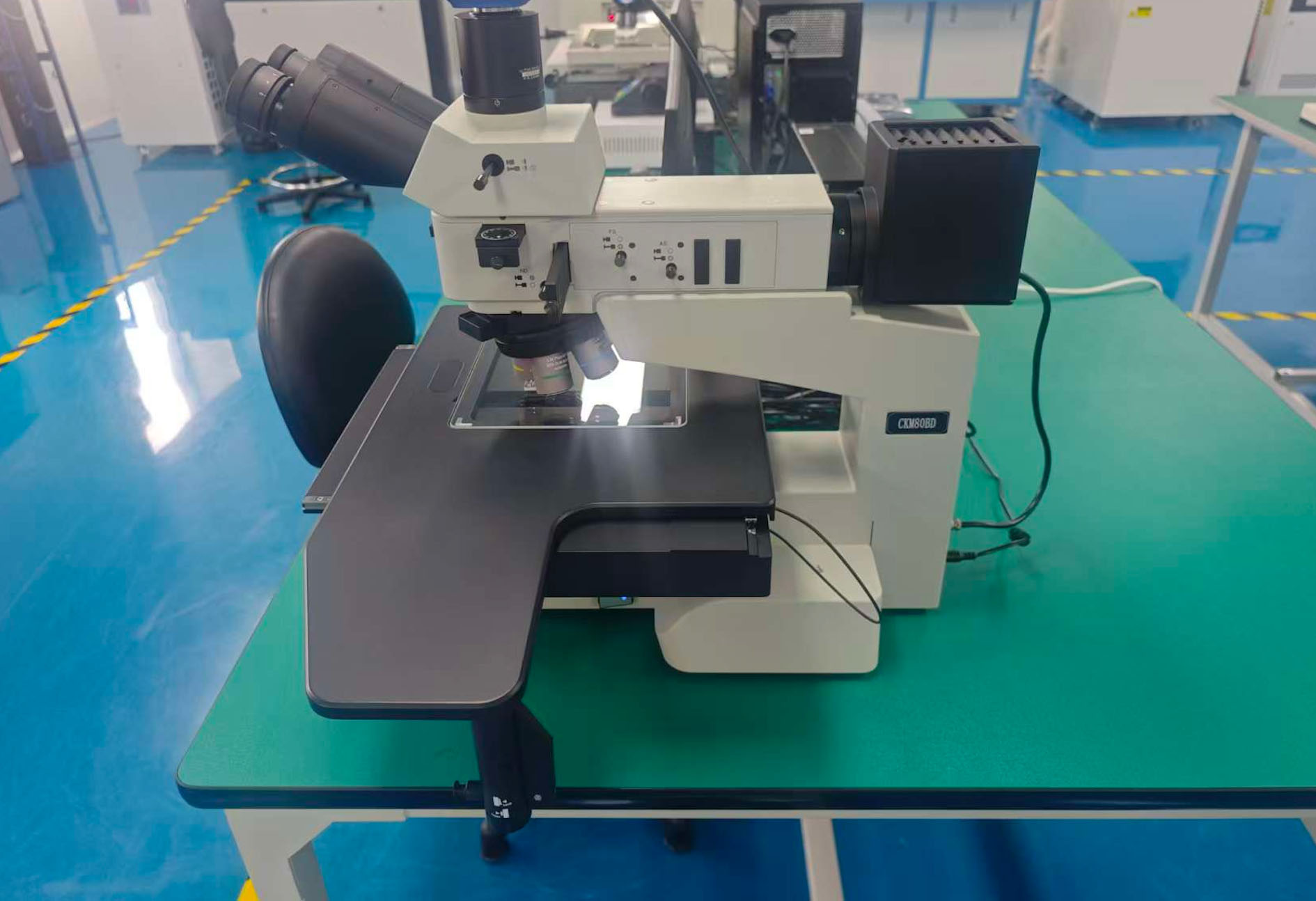

北京中科飞龙观察传感器在 8 寸晶圆检测场景中，采用仪卡墨 JM580系列 材料检测金相显微镜 + 8 寸晶圆台方案，解决了大尺寸晶圆定位与表面缺陷观察的需求。这类方案的关键，就是「大行程晶圆台 + 稳定光路 + 可数字化记录的软件」。

如果你的晶圆尺寸在 6–8 寸，常规检测型配置即可满足；12 寸或需要自动拼接的，建议走电动载物台 + 定制方案。

五、常见问题 FAQ

Q1：晶圆检测必须用金相显微镜吗？ A：表面缺陷、图形、膜层观察常用正置金相；大件或需要从下方观察的可用倒置；宏观初检、封装检查可用体视显微镜。按检测目标选形态。

Q2：8 寸晶圆台要单独配吗？ A：普通载物台行程不够，需要专门的大行程载物台/晶圆台，选型时要确认行程覆盖晶圆直径。

Q3：能不能做自动检测/自动拼接？ A：可以，需要电动载物台 + 自动对焦 + 拼接软件，属于定制方案，采购时说明节拍和精度要求。

Q4：检测数据能导出报告吗？ A：配专业图像分析软件后，可做缺陷标记、尺寸测量、报告导出，采购时确认软件功能是否含在内。

六、小结

晶圆检测显微镜的选型核心就三点：看什么（缺陷/图形/膜层）→ 配什么（大视场/大行程/照明方式）→ 怎么用（手动/电动/自动化）。

需要方案评估，欢迎提供晶圆尺寸、检测目标、节拍要求，仪卡墨光学可提供样机演示与定制配置建议。
