光通信器件检测案例

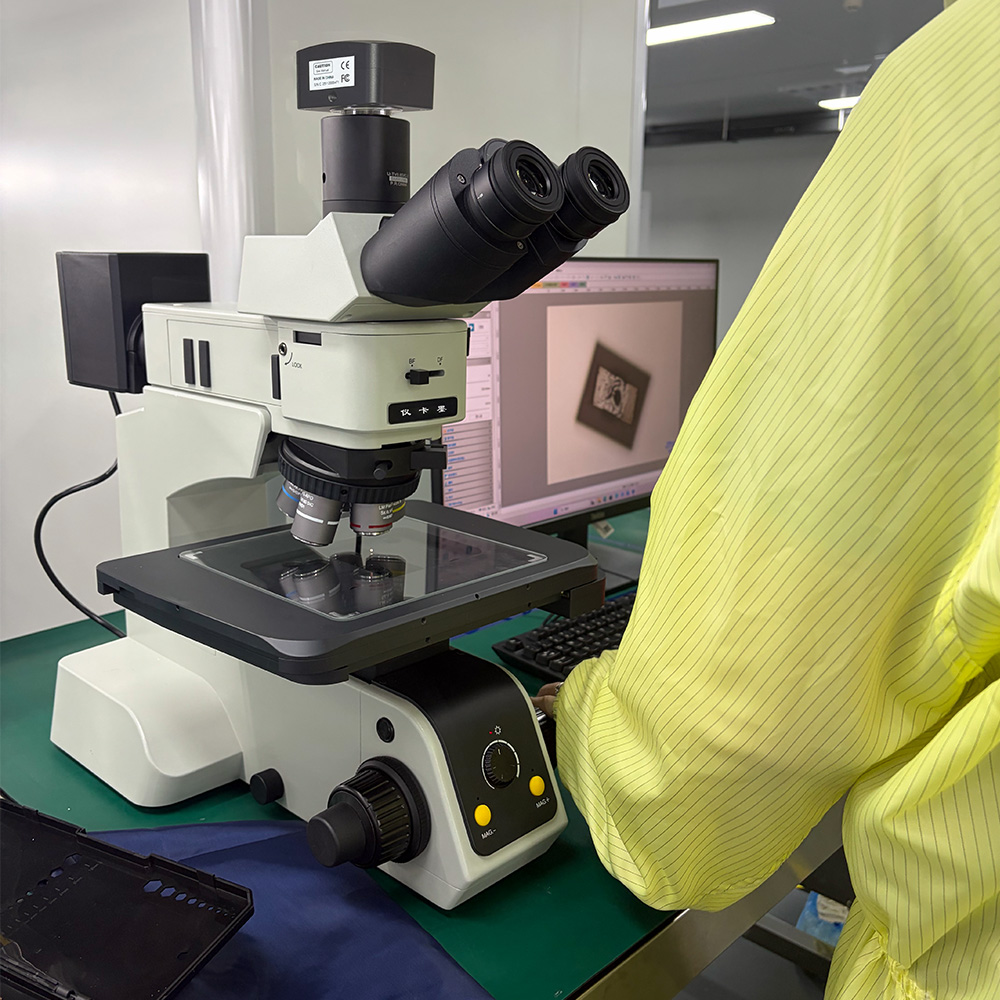

JM540BD 明暗场金相显微镜的三种观察方式

光无源器件的失效，常常藏在几微米的镀层针孔、焊点裂纹和陶瓷崩边里。明场看“有没有”，暗场看“边缘和孔隙”，偏光与 DIC 看“性质和高低差”——这正是这家企业选择 JM540BD，而不是一台普通明场金相机的原因。

客户背景

华中地区一家光通信器件制造企业，主营光无源器件（隔离器、适配器等）的研发与批量生产，建有来料检验与失效分析实验室。

检测对象

1. 金属结构件：外壳、法兰、可伐合金与不锈钢件——镀层厚度、针孔、结合力；

2. 焊接与封装：激光焊／电阻焊焊点的熔深、气孔、微裂纹，胶层厚度与空洞；

3. 陶瓷及相关件：插芯、套管的崩边、划痕、微裂纹。

原有方式的三个卡点

• 看不全：体视显微镜倍率与景深不够，镀层针孔、焊点微裂纹难以辨认；

• 判不准：夹杂物、镀层异常只能凭经验，缺少对比度手段，不同班次结论不一；

• 说不清：争议样品要外送，报告周期以天计；与供应商沟通缺少带标尺的影像依据。

为什么是 BD：四种观察方式，各管一类问题

JM540BD 标配明场、暗场与偏光，并可加装 DIC 微分干涉板。对光无源器件而言，这几种模式不是“参数堆料”，而是分别对应不同的缺陷类型：

其中，暗场是最容易被低估的一档：镀金层上的微孔、陶瓷套管的崩边，在明场下几乎看不出来，切到暗场后边缘一亮就现形；360° 旋转检偏则可以在不移动样品的情况下连续换角度，观察镀层与薄膜的各向异性，避免重新装夹带来的误差。

方案与配置

注：表中标注“选配”的项目以实际成交配置为准。

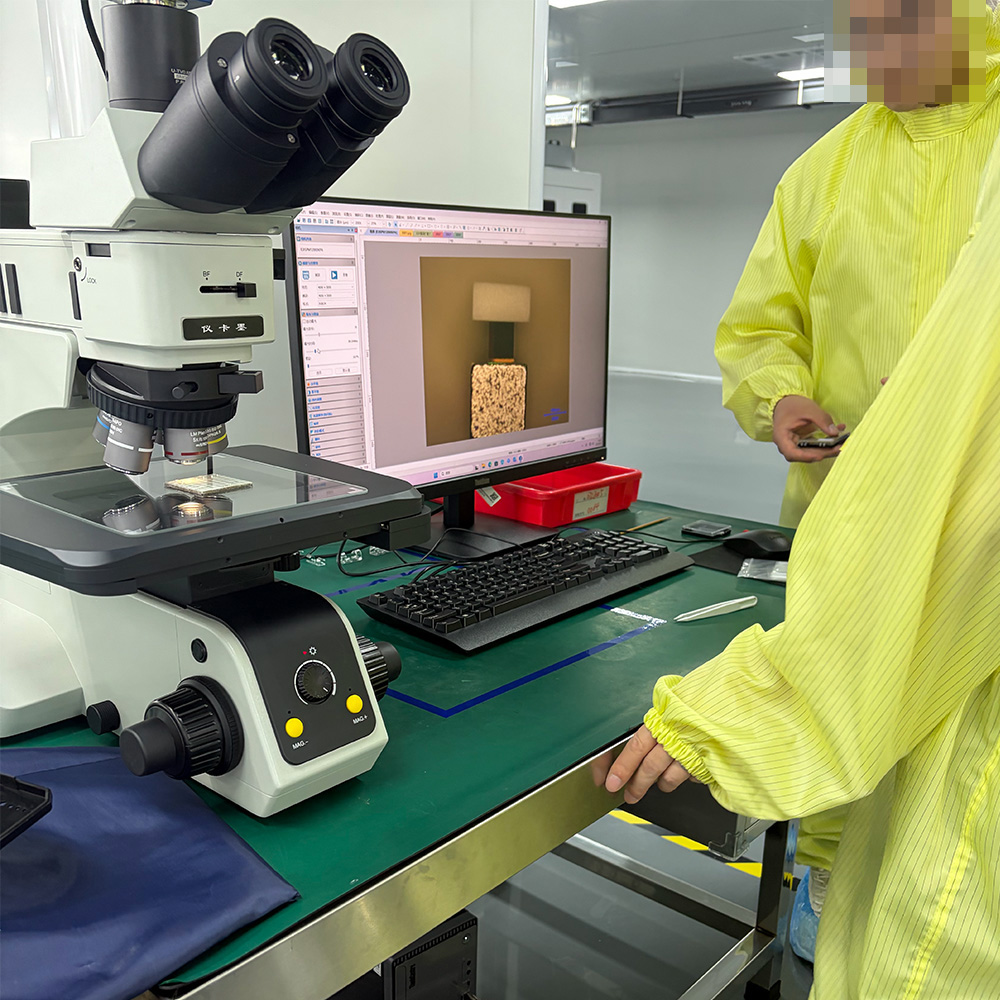

落地过程

1. 按缺陷定模式：镀层针孔走暗场，焊点熔深走明场，夹杂物走偏光，微裂纹走 DIC——形成“缺陷—模式—倍率”对照表；

2. 按样品定倍率：5X／10X 找位置，20X／50X 看细节，100X 只在必要时使用；

3. 方法固化：把“看什么、切哪个模式、拍几张、量哪里”写进作业指导书，并建立典型缺陷图谱。

应用效果

• 判定前移：镀层针孔、陶瓷崩边在厂内即可确认，外送频次明显下降；

• 判读统一：暗场与偏光提供客观对比度，减少“有没有、是不是”的争议；

• 沟通有据：带标尺照片与测量值，供应商与客户沟通更有依据。

客户评价

“以前镀金层上的小孔，明场下基本靠猜；切到暗场，边缘一亮就看见了。偏光转个角度还能分辨夹杂物，不用重新装夹，这点很实用。”

—— 客户质检负责人（应客户要求匿名）

选型建议

如果检测对象是中小件、以表面和截面为主，正置明暗场机型比单纯明场机更划算：暗场和偏光解决的是“看不看得见”的问题，不是“看得清不清”的问题。预算允许时优先上暗场，DIC 可以后补——JM540BD 的插板式结构支持后期加装，不必换整机。

常见问题

Q1：明场机加个暗场模块行不行？
A：暗场不是加一片滤光片就行，需要明暗场反射照明器与明暗场物镜配套。后期改装成本接近换机，建议选型时一次到位。

Q2：暗场能替代明场吗？
A：不能。暗场看表面散射和边缘，组织、熔深、镀层厚度仍要靠明场，两者是互补关系。

Q3：DIC 一定要配吗？
A：看缺陷类型。微裂纹、抛光痕、镀层台阶这类“高低差”缺陷，DIC 提升明显；只做常规组织与镀层测厚，可以先不配，后期加插板即可。
